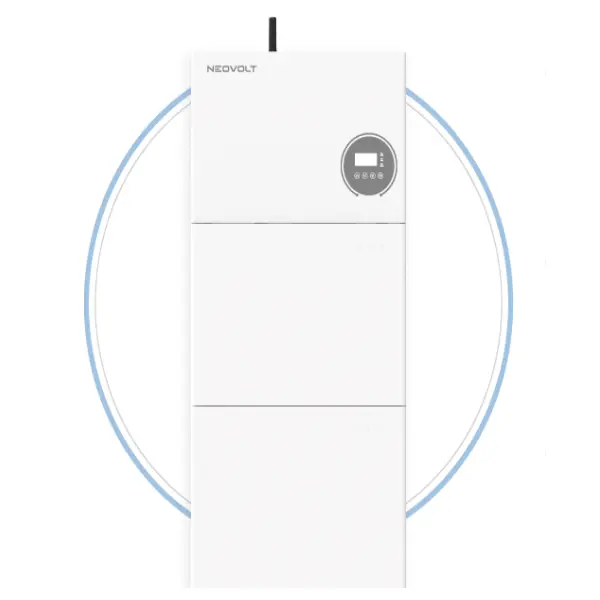

Kas yra 10 kW vienfazis hibridinis keitiklis ir kaip jis palaiko šiuolaikines energijos sistemas?

A 10 kW vienos fazės hibridinis keitiklisyra skirtas saulės kolektorių, baterijų saugyklų, buitinių ar komercinių apkrovų ir komunalinių tinklų koordinavimui vienoje energijos valdymo sistemoje. Vartotojams, susiduriantiems su dideliu elektros energijos poreikiu, nestabiliu tinklo tiekimu, didėjančiomis energijos sąnaudomis ar ribota vieta ant stogo, tinkamas keitiklis gali padėti pagerinti saulės energijos suvartojimą ir sudaryti struktūrinį kelią į atsarginę bateriją. Šiame vadove paaiškinama, kaip veikia 10 kW vienfazis hibridinis keitiklis, ką veikia pagrindiniai jo komponentai, kokios specifikacijos yra svarbios ir kaip suplanuoti patikimą sistemą, atitinkančią realius energijos poreikius.

1. Supratimas apie 10 kW vienos fazės hibridinį keitiklį

Hibridinis keitiklis sujungia saulės inverterio ir akumuliatoriaus keitiklio funkcijas viename suderintame įrenginyje. Užuot laikęs saulės energijos gamybą ir energijos kaupimą visiškai atskiromis sistemomis, jis gali valdyti energijos srautus tarp fotovoltinių plokščių, baterijų, elektros apkrovų ir komunalinių tinklų. Ši konfigūracija ypač naudinga objektams, kurie nori padidinti saulės energijos suvartojimą, išsaugant prieigą prie tinklo elektros ir atsarginės baterijos.

„10 kW“ įvertinimas reiškia keitiklio vardinę kintamosios srovės galią. Pažymėjimas „vienfazis“ nurodo elektros maitinimo tipą, su kuriuo jis skirtas dirbti. Faktinė įtampa, dažnis, maksimali srovė, PV įvesties diapazonas, akumuliatoriaus įtampos diapazonas ir tinklo reikalavimai priklauso nuo konkretaus modelio ir rinkos.

Hibridinis keitiklis taip pat gali palaikyti keletą veikimo strategijų, įskaitant savarankišką suvartojimą, akumuliatoriaus atsarginę kopiją, naudojimo laiko valdymą ir valdomą tinklo įkrovimą. Tačiau funkcijos skiriasi priklausomai nuo modelio, todėl montuotojai, prieš kurdami sistemą, visada turėtų patikrinti gamintojo techninę dokumentaciją.

2. Kaip jis valdo skirtingus energijos šaltinius?

Pagrindinis hibridinės architektūros pranašumas yra koordinuotas energijos valdymas. Saulės elektra gaminama kaip nuolatinė srovė, o dauguma buitinių ir komercinių prietaisų naudoja kintamosios srovės energiją. Baterijos kaupia nuolatinės srovės energiją, o komunalinis tinklas tiekia kintamą maitinimą. Inverteris veikia kaip valdymo ir konversijos taškas tarp šių šaltinių.

Įprastoje savarankiško vartojimo strategijoje saulės energija pirmiausia tiekia aktyvias apkrovas. Tada perteklinė energija gali įkrauti akumuliatorių, o papildoma elektros energija gali būti eksportuojama į tinklą, jei tai leidžiama. Kai saulės energijos gamyba mažėja, baterija gali išlaikyti apkrovas prieš naudojant tinklo elektrą, priklausomai nuo pasirinkto darbo režimo.

Šis suderintas požiūris gali padėti išspręsti dažną problemą: saulės energijos generavimas dažnai didžiausias šviesiuoju paros metu, o namų elektros energijos poreikis gali padidėti vakare. Akumuliatoriaus saugykla leidžia dalį dienos saulės energijos generuoti vėlesniam naudojimui.

3. Kodėl svarbi 10 kW galia?

10kW klasės keitiklis gali būti tinkamas objektams, kur elektros energijos poreikis yra žymiai didesnis nei nedidelio gyvenamojo namo. Jis gali būti naudojamas didesniuose namuose, dirbtuvėse, mažuose komerciniuose pastatuose, ūkiuose, biuruose ar kitose patalpose, kuriose yra didelės vienfazės apkrovos.

Svarbus dalykas yra ne tik skaičius „10 kW“. Inverteris turi būti suderintas su faktiniu svetainės apkrovos profiliu. Turtas gali turėti didelį trumpalaikį piką, kurį sukelia varikliai, siurbliai, kompresoriai, oro kondicionieriai ar kita įranga, išlaikant daug mažesnę vidutinę apkrovą.

4. Kurios techninės specifikacijos yra svarbiausios?

Dėl gaminių etikečių hibridiniai keitikliai gali atrodyti panašūs, tačiau išsamios specifikacijos gali labai skirtis. Kruopštus palyginimas turėtų būti sutelktas į elektrinį suderinamumą, o ne tik į vardinę galią.

Kintamosios srovės išvesties specifikacijos

Vienfazis 10 kW keitiklis paprastai veikia maždaug 220–240 V diapazone rinkose, kuriose naudojama tokia maitinimo konfigūracija, o 50 Hz arba 60 Hz, priklausomai nuo elektros tinklo. Kai kurių 10 kW galios gaminių kintamosios srovės išėjimo srovė yra maždaug 43–46 A esant 220–240 V, tačiau tiksli vertė priklauso nuo vardinės įtampos ir konstrukcijos.

PV įvestis ir MPPT

Didžiausia PV įėjimo įtampa, darbinės įtampos diapazonas, maksimali PV srovė, trumpojo jungimo srovė ir MPPT kanalų skaičius yra esminės specifikacijos. Daugiau MPPT kanalų gali suteikti daugiau lankstumo, kai skiriasi stogo orientacijos, šešėliavimo sąlygos arba eilučių konfigūracijos.

Efektyvumas

Konversijos efektyvumas turi įtakos tam, kiek pagamintos energijos pasiekia apkrovas ar akumuliatorių. Paskelbtos 10 kW galios hibridinių keitiklių modelių specifikacijos gali priartėti prie viršutinio 90 % diapazono, tačiau maksimalus efektyvumas neturėtų būti aiškinamas kaip efektyvumas, pasiekiamas visomis eksploatavimo sąlygomis.

Apsauga ir korpusas

Lauko ar sudėtingų įrenginių atveju apsauga nuo dulkių ir vandens, temperatūros valdymas, apsauga nuo viršįtampių, apsauga nuo viršįtampių ir tinkamos įrengimo sąlygos gali tiesiogiai paveikti ilgalaikį patikimumą.

Pavyzdžiui, rinkoje esantys 10 kW galios vienfaziai gaminiai labai skiriasi akumuliatoriaus įtampa, MPPT konfigūracija, maksimali PV įvestis, kintamoji srovė, korpuso nominalioji vertė ir ryšio sąsajos. Štai kodėl galutiniam sistemos projektavimui visada turėtų būti naudojamas tikslus modelio duomenų lapas.

5. Kaip reikėtų planuoti akumuliatoriaus saugojimą?

Akumuliatoriaus talpa ir keitiklio galia yra dvi skirtingos sąvokos. 10 kW keitiklis apibūdina galią, o akumuliatoriaus talpa paprastai išreiškiama kWh ir apibūdina, kiek energijos galima sukaupti.

Pavyzdžiui, 20 kWh naudingos talpos baterija nereiškia, kad ji gali automatiškai tiekti 10 kW nuolatos. Didžiausia akumuliatoriaus įkrovimo / iškrovimo srovė, įtampa, BMS ribos, temperatūra, įkrovimo būsena ir suderinamumas su keitikliu turi įtakos faktiniam veikimui.

Klausimai apie akumuliatorių, kuriuos reikia patikrinti prieš montuojant

• Ar akumuliatoriaus įtampa suderinama su keitikliu?
• Ar keitiklis palaiko akumuliatoriaus chemiją ir BMS ryšio protokolą?
• Kokia yra didžiausia nuolatinio įkrovimo srovė?
• Kokia yra didžiausia nuolatinio iškrovimo srovė?
• Kiek yra naudojamos energijos?
• Ar vėliau galima pridėti papildomų baterijų modulių?
• Ar akumuliatoriaus gamintojas patvirtina konkretų keitiklio modelį?

6. Kaip turėtų būti suderinta saulės PV sistema?

PV matrica turi būti suprojektuota pagal keitiklio leistiną nuolatinės srovės įtampą, srovę, maksimalią PV galią ir MPPT veikimo diapazoną. Kai kurie 10 kW galios vienfaziai hibridiniai modeliai leidžia PV įvestis virš keitiklio kintamosios srovės, o tai gali padėti pagerinti saulės energijos gamybą esant silpnai saulės šviesai arba nepalankiam orui.

Pavyzdžiui, paskelbtose skirtingų 10 kW galios gaminių specifikacijose rodomos didžiausios PV įvesties vertės, svyruojančios nuo maždaug 13 kW iki 20 kW ar daugiau, priklausomai nuo architektūros. Šie skaičiai yra pavyzdžiai, o ne universalūs reikalavimai, todėl reikia laikytis keitiklio gamintojo nustatytų ribų.

PV dizaino kontrolinis sąrašas

1. Apskaičiuokite numatomą metinę ir sezoninę saulės energijos gamybą.
2. Patikrinkite mažiausią ir didžiausią stygos įtampą.
3. Patikrinkite maksimalią kiekvieno MPPT įėjimo srovę.
4. Atsižvelgti į PV atviros grandinės įtampos padidėjimą žemoje temperatūroje.
5. Įvertinkite šešėliavimą ir skirtingas stogo orientacijas.
6. Suderinkite eilutės konfigūraciją su galimais MPPT kanalais.
7. Patvirtinkite vietinius elektros ir tinklo prijungimo reikalavimus.

Tinkamas stygos dizainas yra ypač svarbus, nes viršijus įtampos ar srovės ribas gali būti sugadinta įranga arba sistema gali veikti ne pagal numatytas sąlygas.

7. Kas nutinka dingus elektrai?

Viena iš pagrindinių priežasčių, kodėl vartotojai laiko hibridines sistemas, yra atsarginė galia. Tačiau vien žodis „hibridas“ negarantuoja, kad kiekvienas keitiklis gali tiekti atsarginę elektros energiją elektros energijos tiekimo nutraukimo metu.

Atsarginei sistemai paprastai reikia suderinamos baterijos ir keitiklio, skirto apsaugoti apsaugotas apkrovas nuo komunalinio tinklo, kai nutrūksta elektros tiekimas. Tada keitiklis sukuria atitinkamą vietinį kintamosios srovės tiekimą atsarginėms grandinėms.

Šis skirtumas yra svarbus, nes standartiniai prie tinklo prijungti saulės energijos inverteriai paprastai išsijungia, kai nėra komunalinio tinklo. Apsauga nuo salų yra būtina siekiant išvengti netyčinio inžinerinių tinklų įjungimo.

Reikėtų apsvarstyti atsarginės kopijos planavimą

• Kurios grandinės laikomos būtinomis?
• Kas yra kombinuota nuolatinė apkrova?
• Kokie prietaisai turi didelę paleidimo srovę?
• Kiek laiko turėtų būti palaikoma atsarginė energija?
• Kiek yra akumuliatoriaus energijos?
• Ar saulės kolektorių blokas gali įkrauti akumuliatorių per gedimą?

Pavyzdžiui, atsarginėje grandinėje pirmenybė gali būti teikiama šaldytuvams, apšvietimui, tinklo įrangai, siurbliams, apsaugos sistemoms, kompiuteriams ar pasirinktai ŠVOK įrangai, o ne bandant naudoti visus prietaisus vienu metu.

8. Kokių diegimo problemų reikėtų vengti?

Daugelį sistemos problemų sukelia ne pats keitiklis, o keitiklio, akumuliatoriaus, PV matricos, elektros apkrovų ir įrengimo aplinkos neatitikimas.

Per didelis krovinio dydis

Prie atsarginės išvesties prijungus per daug didelės galios prietaisų, gali įsijungti apsauga nuo perkrovos. Dideliems varikliams ir kompresoriams reikia skirti ypatingą dėmesį, nes jų paleidimo srovė gali būti žymiai didesnė už įprastą veikimo srovę.

Baterijos apribojimų nepaisymas

10 kW galios keitiklis gali reikalauti didelės akumuliatoriaus srovės, kai jis veikia esant didelei galiai. Todėl akumuliatorių bankas, kurio iškrovimas yra nepakankamas, gali apriboti faktinę turimą keitiklio galią.

Klaidingos PV eilutės konfigūracijos naudojimas

Įtampa ir srovė turi likti keitiklio nurodytame įvesties diapazone esant besikeičiančioms oro sąlygoms. PV įtampa turėtų būti tikrinama esant numatomai darbo temperatūrai ir blogiausioms sąlygoms.

Darant prielaidą, kad kiekvienas hibridinis keitiklis atlieka tas pačias funkcijas

Atsarginio kopijavimo galimybė, veikimas išjungtas nuo tinklo, generatoriaus integravimas, eksporto valdymas, akumuliatoriaus įkrovimas iš tinklo, lygiagretus veikimas ir stebėjimo funkcijos skirtinguose modeliuose skiriasi. Šios funkcijos turėtų būti patvirtintos gaminio dokumentacijoje, o ne numanomos iš žodžio „hibridas“.

9. Kaip galima sukurti praktinę energetikos sistemą?

Patikimiausias būdas yra pradėti nuo svetainės energijos vartojimo, o ne pasirinkti keitiklį, remiantis tik jo pagrindine galia.

Šis metodas padeda išvengti dažnos pirkimo klaidos: didelio galingumo keitiklio pasirinkimas neatsižvelgiant į akumuliatorių, saulės kolektorių masyvą, elektros fazę ar faktinį apkrovos profilį. Tinkamai integruota sistema gali geriau išnaudoti turimą saulės energijos gamybą, tuo pačiu užtikrinant labiau nuspėjamą energijos valdymo strategiją.

Įmonėms ir namų ūkiams, kurie tikisi, kad jų elektros energijos poreikis augs, taip pat reikėtų atsižvelgti į mastelio keitimą. Akumuliatoriaus išplėtimas, lygiagretus keitiklio veikimas, ryšio sąsajos, stebėjimo platformos ir būsima PV talpa gali turėti įtakos ilgalaikei įrenginio vertei.

10. Dažnai užduodami klausimai

Kurkite patikimesnį saulės energijos ir saugojimo sprendimą

10 kW vienos fazės hibridinis keitiklis gali būti centrinė energijos valdymo sudedamoji dalis šiuolaikinėje saulės energijos plius saugojimo sistemoje. Jo vertės neapsprendžia vien 10kW skaičius. Tikrasis našumas priklauso nuo to, kaip keitiklis suderinamas su PV matrica, baterija, elektros apkrovomis, tinklo jungtimi, atsarginiais reikalavimais ir veikimo aplinka.

Pirkėjams ir projektų planuotojams aiškus šių santykių supratimas leidžia lengviau išvengti nesuderinamų komponentų, netikėtų galios apribojimų ir nereikalingų sistemos išlaidų. Prieš diegiant būtina peržiūrėti visą techninę specifikaciją, ypač kai sistema bus naudojama atsarginei energijai arba didelės paklausos programoms.
