125 kW / 261 kWh skysčiu aušinama ESS spinta

Sinoah Energy 125kW / 261kWh skysčiu aušinama ESS spinta su 314Ah LFP elementais, 8000+ ciklo eksploatavimo trukme, elementų temperatūrų skirtumais valdomais 3°C ir 10 metų garantija, tinka gamykloms, viešbučiams, sandėliams, komerciniams pastatams, saulės energijos projektams, elektrinių saugyklų projektams ir kt. Jo kompaktiškas 1050 × 1350 × 2400 mm korpusas užima maždaug 1,4 m² ir užtikrina IP55 apsaugą reikliems lauko įrengimams.

„Viskas viename“ dizainas, skirtas greitesniam komerciniam ESS diegimui

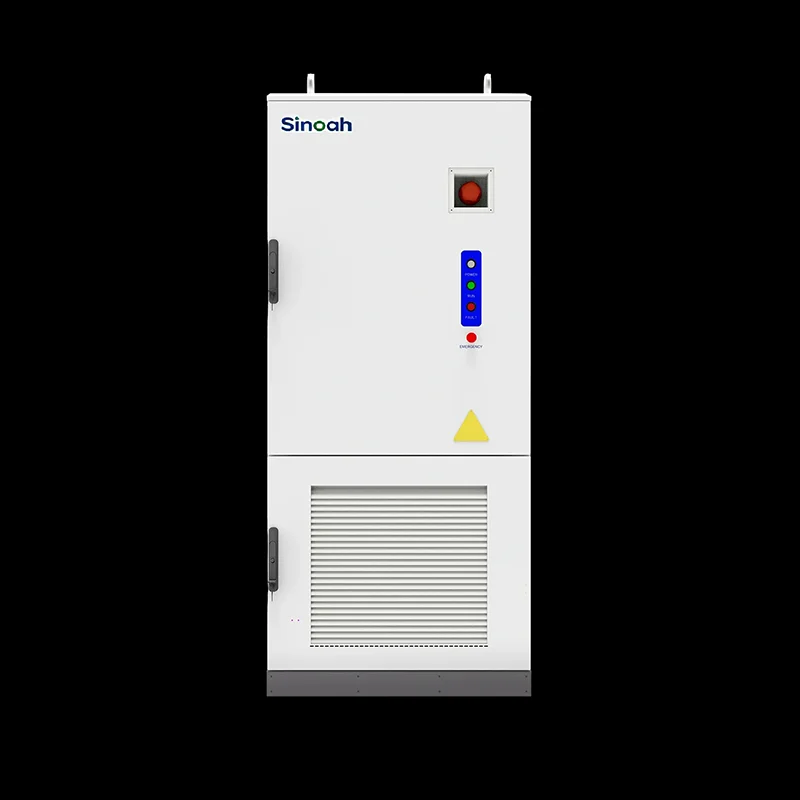

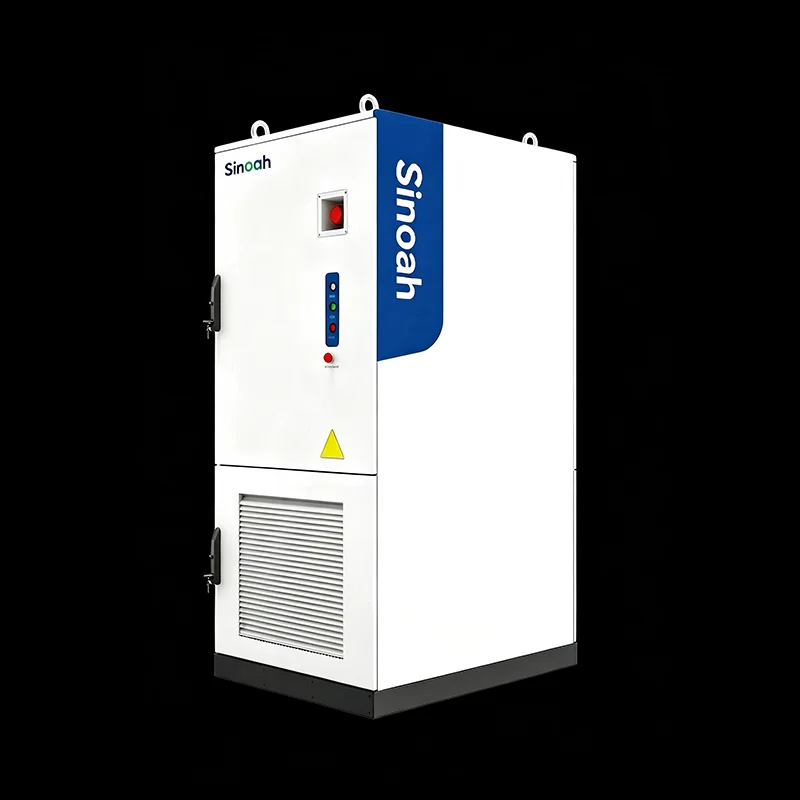

Sinoah Energy 125kW / 261kWh skysčiu aušinamas ESS kabinetas sujungia pagrindinius komponentus, reikalingus komerciniam energijos kaupimui, į vieną gamykloje surinktą sistemą. Akumuliatoriaus sistemoje naudojami LFP 3.2V/314Ah elementai, sukonfigūruoti kaip 1P260S, užtikrinantys 261 kWh talpą su 728–936 V nuolatinės srovės įtampos diapazonu.

125 kW galios dvikryptis PCS su 400 V kintamosios srovės išėjimu valdo dvipusį energijos konvertavimą tarp akumuliatoriaus ir tinklo, o integruota BMS nuolat stebi akumuliatoriaus būklę elementų lygiu. Integruota EMS valdo tokias veikimo strategijas kaip skutimasis, apkrovos perkėlimas, tarifų optimizavimas ir atsinaujinančios energijos naudojimas. Integruotas energijos paskirstymas, matavimas, grandinės pertraukikliai, apsauga nuo viršįtampių, aušinimas ir apsauga nuo aerozolių dar labiau sumažina montavimo vietoje sudėtingumą.

Kadangi spintelė yra iš anksto surinkta ir patikrinta gamykloje, klientams daugiausia reikia paruošti montavimo pagrindą ir užbaigti reikiamas elektros jungtis, o tai padeda sutrumpinti diegimo laiką, palyginti su atskirai sumontuota baterija, PCS ir valdymo įranga.

125 kW galia ir 261 kWh talpa komerciniam energijos valdymui

125 kW galios ir 261 kWh energijos talpos derinys užtikrina praktišką energijos poreikio valdymo ir energijos perkėlimo pusiausvyrą. Įmonėms, kurių poreikis yra trumpalaikis, sistema gali greitai išsikrauti, kad sumažintų tinklo energijos poreikį. Naudojant naudojimo laiką, jis gali įkrauti mažesnėmis sąnaudomis ir išsikrauti, kai elektros kainos yra didesnės.

Tikroji atsarginės kopijos trukmė priklauso nuo prijungtos apkrovos. Esant pastoviai 125 kW apkrovai, nominali 261 kWh talpa atitinka maždaug dvi valandas teorinio energijos tiekimo prieš sistemos nuostolius ir rezervo nustatymus. Mažesnės kritinės apkrovos gali pailginti turimą atsarginės kopijos trukmę, todėl spinta tinka įvairioms avarinio maitinimo strategijoms.

Pažangus aušinimas skysčiu su temperatūros balansavimu 3°C

Akumuliatoriaus temperatūros vienodumas turi tiesioginės įtakos elementų senėjimui, saugai ir ilgalaikiam sistemos veikimui. Sinoah Energy ECO-E261LP-2A naudoja pakuotės lygio skysčio aušinimą, kad elementų temperatūros skirtumai būtų ne didesni kaip 3 °C.

Vienodesnė elementų temperatūra padeda sumažinti vietinį šiluminį įtampą ir palaiko nuoseklų įkrovimą ir iškrovimą. Skysčio aušinimo sistema derinama su priverstiniu aušinimo oru PCS ir kitiems elektros komponentams, sukuriant hibridinę šilumos valdymo architektūrą.

Šis metodas taip pat palaiko kompaktišką korpuso dizainą, leidžiantį 261 kWh akumuliatoriaus talpą tilpti į 1050 × 1350 × 2400 mm korpusą. Sistema skirta darbui esant aplinkos temperatūrai nuo -25°C iki +55°C.

Išmanioji EMS, skirta skutimuisi, apkrovos perkėlimui ir saulės energijos optimizavimui

Integruota EMS leidžia Sinoah Energy ESS kabinetui reaguoti į besikeičiančią elektros paklausą ir energijos kainas. Užuot veikusi tik kaip atsarginė baterija, sistema gali aktyviai valdyti, kaip ir kada saugoma ir naudojama elektra.

1. Didžiausias skutimasis ir apkrovos keitimas

Didelio elektros energijos poreikio laikotarpiais EMS gali nurodyti akumuliatoriui išsikrauti ir sumažinti iš tinklo gaunamos energijos kiekį. Mažesnio poreikio laikotarpiais sistema gali įkrauti akumuliatorių. Tai padeda įmonėms valdyti didžiausią paklausą ir optimizuoti elektros energijos suvartojimo profilį.

2. Naudojimo laiko tarifo optimizavimas

Įmonės, veikiančios pagal naudojimo laiko elektros tarifus, gali įkrauti akumuliatorių pigesniais laikotarpiais, o iškrauti – brangesniais laikotarpiais. Finansinė nauda priklauso nuo vietinių elektros kainų, veikimo grafikų, sistemos efektyvumo ir važiavimo dviračiu strategijos.

3. PV + saugyklos integravimas

Komerciniuose pastatuose, kuriuose yra saulės fotovoltinės energijos, perteklinė saulės energijos gamyba gali būti saugoma, o ne eksportuojama, kai paklausa vietoje yra maža. Sukaupta energija gali būti panaudota vėliau, kai sumažės saulės energijos gamyba, o tai pagerina saulės energijos suvartojimą ir sumažina priklausomybę nuo tinklo elektros.

4. PV + saugykla + EV įkrovimas

Elektromobilio įkrovimas gali staigiai padidinti svetainės energijos poreikį. 125 kW galios ESS kabinetas gali veikti kaip įkrovimo infrastruktūros energijos buferis, padedantis įmonėms valdyti įkrovimo apkrovas ir potencialiai sumažinti poreikį brangiai atnaujinti tinklo ryšį, atsižvelgiant į vietos elektros sąlygas.

5. Avarinis maitinimo šaltinis

Sukonfigūruota atsarginiam veikimui, sistema gali tiekti maitinimą nurodytoms kritinėms apkrovoms tinklo pertrūkių metu. Galimos atsarginės kopijos trukmė priklauso nuo apkrovos profilio, rezervo nustatymų, PCS konfigūracijos ir svetainės elektros konstrukcijos.

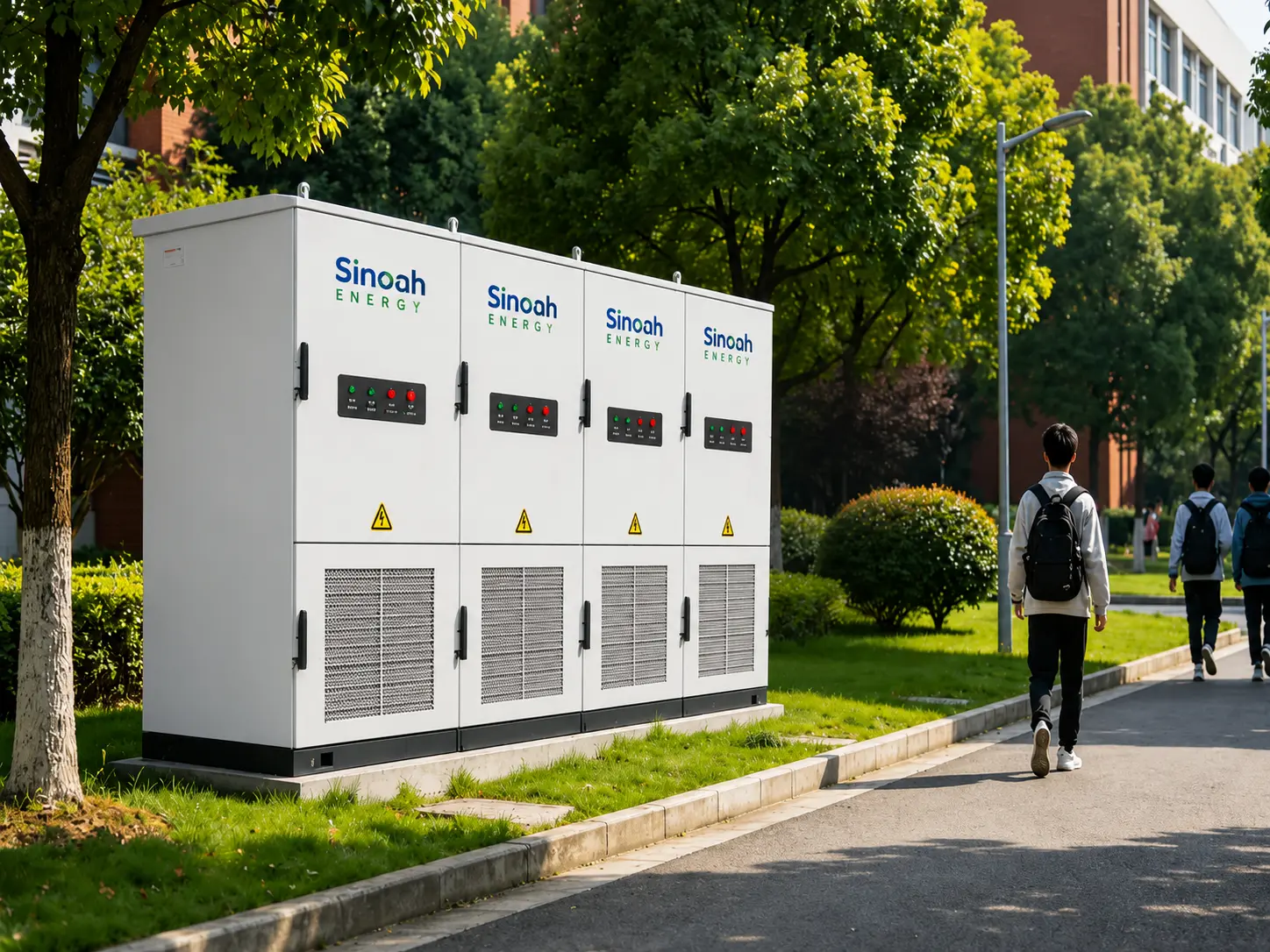

Kompaktiška IP55 spintelė, skirta montuoti komerciniame lauke

Komerciniai energijos kaupimo projektai dažnai turi ribotą patalpų erdvę, todėl įrengimas lauke yra svarbus aspektas. Sinoah Energy spintos matmenys yra 1050 × 1350 × 2400 mm ir užima maždaug 1,4 m² plotą.

Jo IP55 korpusas užtikrina apsaugą nuo dulkių patekimo ir vandens čiurkšlių, o C4 apsauga nuo korozijos palaiko įrengimą pramoninėje ir pakrantės aplinkoje. C5 apsauga nuo korozijos taip pat prieinama, kai to reikalauja projekto aplinka.

Montavimo vietoje turi būti tinkamas betoninis pamatas, pakankamas vėdinimas ir saugos atstumai bei tinkama prieiga tikrinimui ir priežiūrai.

Daugiasluoksnė baterija ir priešgaisrinė apsauga

Saugumas yra labai svarbus diegiant 261 kWh ličio baterijų sistemą komercinėje aplinkoje. „Sinoah Energy“ spintoje sujungia ląstelių lygio stebėjimą, BMS apsaugą, šilumos valdymą ir gaisro gesinimą.

BMS stebi darbo sąlygas ir užtikrina apsaugą nuo viršįtampio, žemos įtampos, per didelės srovės, per didelės temperatūros ir trumpojo jungimo sąlygų. Aerozolio pagrindu sukurta PACK lygio gaisro gesinimo sistema yra integruota, kad būtų galima reaguoti į aptiktus gaisro įvykius akumuliatoriaus lygiu.

Sistema sukurta pagal tarptautinius standartus ir sertifikavimo reikalavimus, įskaitant UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 ir UL 9540A. Taikoma tinklo atitiktis apima EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 ir CEI0-16 konfigūracijas pagal tikslinės rinkos ir projekto reikalavimus.

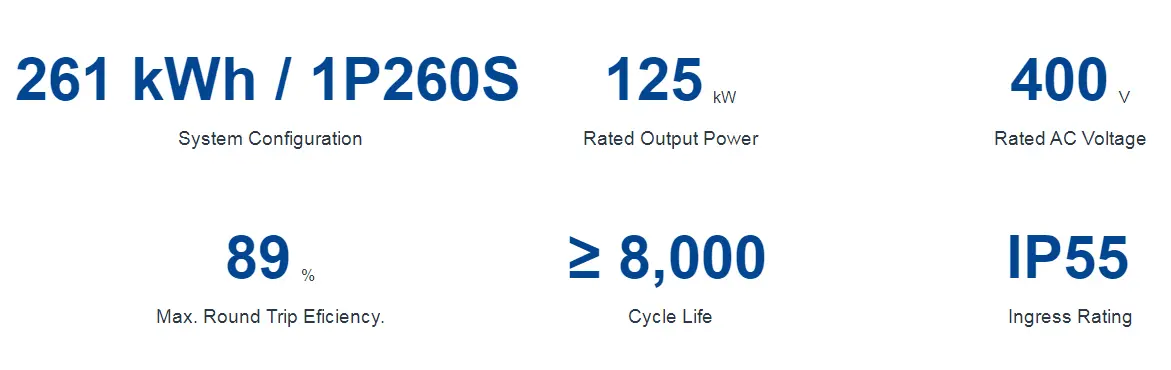

Techninės specifikacijos

Įprasti 125 kW / 261 kWh ESS korpuso pritaikymai

1. Gamybos įrenginiai

Gamyklos, kuriose yra mašinos, gamybos linijos, kompresoriai ar kita didelės galios įranga, gali naudoti sistemą, kad sumažintų paklausos piką ir perkeltų energijos suvartojimą į pigesnius laikotarpius.

2. Viešbučiai ir komerciniai pastatai

Viešbučiai, biurai, prekybos centrai ir kiti komerciniai pastatai gali derinti baterijų saugyklą su saulės fotovoltiniais elementais, kad būtų pagerintas savaiminis suvartojimas, valdomas didžiausias poreikis ir išlaikoma kritinė apkrova tinklo pertrūkių metu.

3. Sandėliai ir logistikos centrai

Sandėliai gali naudoti spintą, kad valdytų elektros energijos poreikį iš apšvietimo, ŠVOK, šaldymo, automatikos sistemų ir įkrovimo įrangos, tuo pačiu užtikrinant atsarginę energiją pagrindinėms operacijoms.

4. Komerciniai saulės energijos ir saugojimo projektai

Sistema saugo perteklinę PV generaciją, kai vietoje poreikis yra mažas, ir išleidžia sukauptą energiją, kai mažėja saulės energijos išeiga, taip padedant įmonėms padidinti savo investicijų į saulės energiją vertę.

5. EV įkrovimo infrastruktūra

ESS spintelė gali suteikti papildomos galios komercinėms EV įkrovimo programoms, nes buferiuoja dideles įkrovimo apkrovas ir sumažina vienalaikio įkrovimo poreikį tinklo ryšiui.

Pavyzdys: Komercinių viešbučių energijos valdymas

120 kambarių viešbutis su 150 kW saulės PV sistema, EV įkrovimo infrastruktūra ir maždaug 450 000 kWh metiniu elektros suvartojimu gali susidurti su dideliais paklausos pikais per pietus ir vakare.

Taikant tinkamą EMS strategiją, Sinoah Energy 125kW / 261kWh ESS kabinetas gali išsikrauti didelės paklausos vietoje, kaupti saulės energijos perteklių ir įkrauti pigesnių tarifų laikotarpiais. Galimas sutaupymas priklauso nuo faktinio viešbučio apkrovos profilio, tarifų struktūros, saulės energijos generavimo, veikimo grafiko ir vietinių tinklų mokesčių.

Tokio tipo projektams sistema gali vienu metu spręsti didžiausio paklausos valdymo, saulės energijos suvartojimo savaiminio vartojimo, naudojimo laiko optimizavimo ir avarinės energijos poreikio klausimus, o ne pasikliauti viena energijos taupymo strategija.

Ilgalaikis patikimumas ir JK techninė pagalba

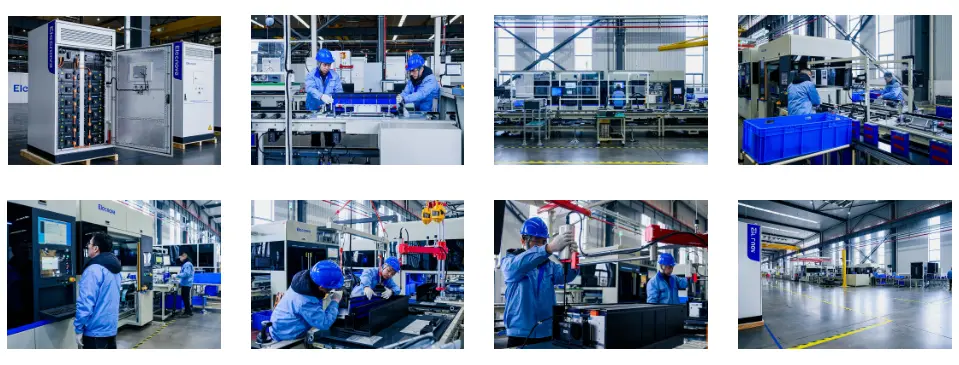

Sinoah Energy sujungia tiesioginę gamyklinę gamybą su JK teikiama technine pagalba komerciniams energijos kaupimo projektams. 125 kW / 261 kWh sistema užtikrina 8000+ ciklą ir 10 metų elementų garantiją, palaikančią ilgalaikį projekto planavimą.

Kaip integruota sistema, spintelė suteikia vieną suderintą akumuliatoriaus, PCS, BMS, EMS, aušinimo, energijos paskirstymo ir saugos funkcijų sprendimą. „Sinoah Energy“ taip pat gali palaikyti konkrečiam projektui skirtą konfigūraciją, diegimo planavimą, sistemos išplėtimą ir techninius reikalavimus skirtingoms komercinėms svetainėms.

Taikymas realiame pasaulyje: 120 kambarių viešbutis sumažina energijos sąnaudas 30 %

JK pietryčiuose esančiame 120 kambarių viešbutyje yra 150 kW saulės PV sistema, EV įkrovimo įrenginiai svečiams, o metinis elektros suvartojimas siekia apie 450 000 kWh. Viešbutis veikia pagal naudojimo laiko tarifą, kai didžiausias elektros energijos tarifas yra 32 p/kWh, o ne piko metu - 11 p/kWh.

Prieš įrengiant, viešbučio elektros energijos poreikis reguliariai siekdavo apie 180 kW per pietų registraciją, virtuvės darbą ir vakarinį aptarnavimą. Šios paklausos viršūnės padidino elektros sąnaudas, o dalis viešbučio dienos saulės energijos buvo eksportuojama į tinklą palyginti žemomis kainomis.

Įdiegus Sinoah Energy 125kW / 261kWh skysčiu aušinamą ESS spintelę, integruota EMS buvo sukonfigūruota taip, kad būtų galima maksimaliai skustis, optimizuoti saulės energiją ir valdyti energijos naudojimo laiką. Popietės paklausos piko metu akumuliatorius išsikrovė, kad sumažintų tinklo poreikį nuo maždaug 180 kW iki mažiau nei 125 kW, todėl galima sutaupyti daugiau nei 10 000 GBP per metus.

Tuo pačiu metu perteklinė saulės energija, kuri anksčiau buvo eksportuota, gali būti saugoma 261 kWh baterijoje ir naudojama vakarinių operacijų metu. Pavyzdinėmis eksploatavimo sąlygomis saulės energijos suvartojimas savaime padidėjo nuo maždaug 50 % iki daugiau nei 85 %, todėl sutaupoma papildomai elektros energijos.

Sistema taip pat buvo įkraunama nakties ne piko laikotarpiu maždaug 11 p/kWh, o brangesniais laikotarpiais – maždaug 32 p/kWh. Šis 21p/kWh kainų skirtumas sukūrė papildomą tarifų arbitražo galimybę, atsižvelgiant į akumuliatoriaus efektyvumą ir faktinę svetainės veikimo strategiją.

Remiantis šiomis veiklos prielaidomis, viešbutis galėtų sutaupyti daugiau nei 25 000 svarų sterlingų per metus energijos, taip pat įgyti atsarginės galios ir geriau panaudoti savo saulės fotovoltinės energijos sistemą. Sinoah Energy sistema, turinti 8000+ ciklų eksploatavimo laiką ir 10 metų elementų garantiją, yra ilgalaikis sprendimas, leidžiantis sumažinti energijos sąnaudas ir pagerinti energijos atsparumą.

DUK

1. Kiek 125kW / 261kWh ESS sistema gali sutaupyti verslui?

Galimas sutaupymas priklauso nuo elektros tarifų, didžiausios paklausos mokesčių, dienos apkrovos modelių, saulės energijos generavimo, akumuliatoriaus veikimo strategijos ir vietinių taisyklių. Tinkamoms komercinėms svetainėms skutimasis, tarifų arbitražas ir padidėjęs saulės energijos suvartojimas gali žymiai sutaupyti kasmet. Prieš apskaičiuojant numatomą atsipirkimo laikotarpį, reikia atlikti konkrečios vietos apkrovos ir tarifų analizę.

2. Kiek diegimo vietos reikia sistemai?

Spintelės matmenys yra 1050 × 1350 × 2400 mm, ji užima maždaug 1,4 m² plotą. Turi būti numatytas tinkamas betoninis pamatas ir pakankamas tarpas elektros jungtims, saugos reikalavimams, tikrinimui ir priežiūrai.

3. Kuo skiriasi aušinimas skysčiu ir oru?

Akumuliatorių blokuose naudojamas aušinimas skysčiu, kad elementų temperatūros skirtumai būtų ne didesni kaip 3 °C, taip pagerinama temperatūros tolygybė ir sumažinamas šiluminis įtempis. Priverstinis oro aušinimas taip pat naudojamas PCS ir kitiems komponentams. Ši hibridinė šilumos valdymo konstrukcija užtikrina tikslesnį akumuliatoriaus temperatūros valdymą nei tik oro akumuliatoriaus aušinimo sistema.

4. Kiek laiko 261 kWh baterija gali tiekti atsarginę energiją?

Atsarginės kopijos trukmė priklauso nuo faktinės prijungtos apkrovos. Esant nepertraukiamai 125 kW apkrovai, 261 kWh atitinka maždaug dvi valandas teorinės baterijos energijos, prieš įskaičiuojant konversijos nuostolius, eksploatacinius rezervus ir sistemos ribas. Mažesnė apkrova gali užtikrinti ilgesnę atsarginės kopijos trukmę.

5. Ar 125kW / 261kWh sistema gali veikti su saulės PV?

Taip. Integruota EMS gali koordinuoti PV generavimą ir baterijų įkrovimą bei iškrovimą. Perteklinė saulės energija gali būti saugoma vėlesniam naudojimui, padedant padidinti saulės energijos suvartojimą vietoje ir sumažinti elektros energijos pirkimą tinkle.

6. Ar sistema gali palaikyti EV įkrovimą?

Taip. ESS spinta gali būti integruota su komercine EV įkrovimo infrastruktūra. Tiekdamas papildomą energiją esant dideliam įkrovimo poreikiui, jis gali padėti valdyti didžiausią vietos apkrovą ir sumažinti esamo tinklo jungties spaudimą.

7. Ar spinta tinkama montuoti lauke?

Taip. Spintelė turi IP55 reitingo korpusą ir C4 apsaugą nuo korozijos, todėl tinka tinkamam lauko komerciniam įrengimui. Prieš montuojant reikia įvertinti vietos sąlygas, pamatų projektą, tarpus, priešgaisrinės saugos reikalavimus ir vietines taisykles.
